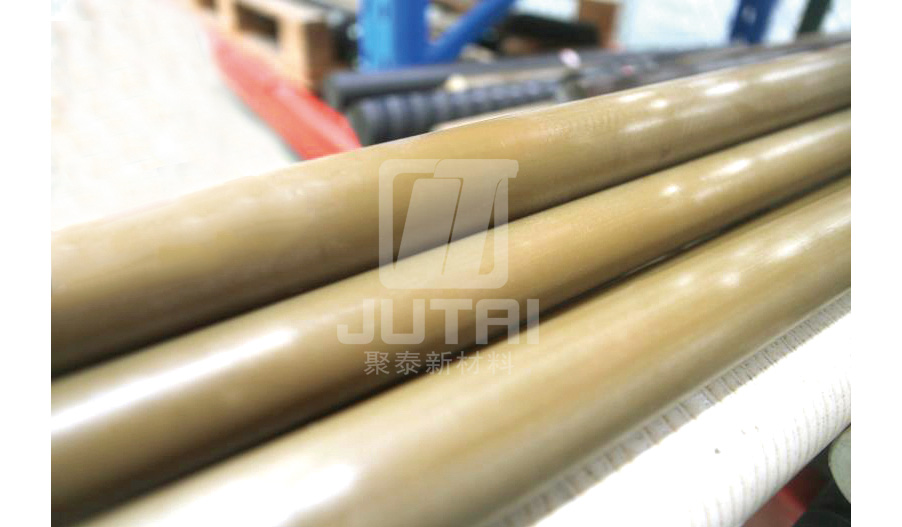

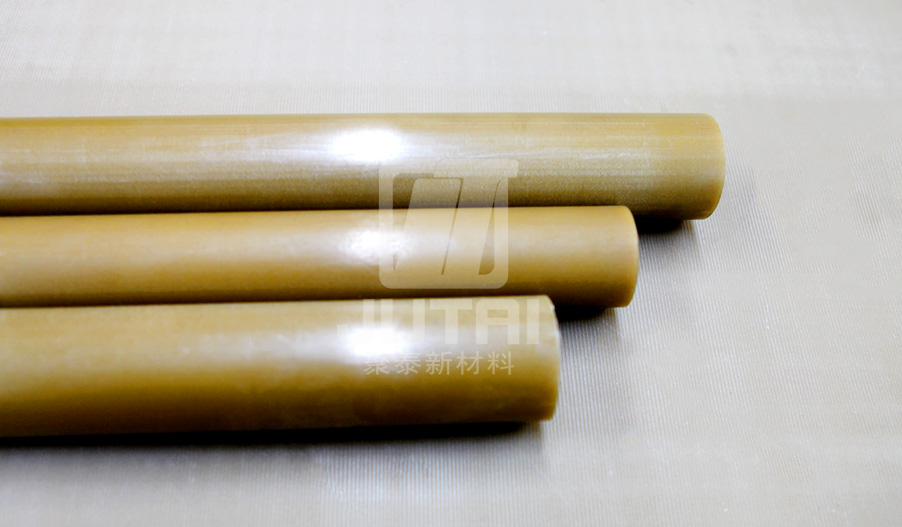

JTYPEI®GF30型玻纖增強PEI型材。
● 較高的抗拉強度，強度在160MPa以上；
● 較高的抗彎強度，強度在210MPa以上；
● 優異的熱機械承載(zai)能力，熱形變溫度大于等于210℃；
● 優異的阻燃性(xing)能、耐電(dian)弧性；
● 具有優異的介電性咊絕緣性；
● 優良的尺寸穩定性，低熱膨脹(zhang)係數；
● 高耐熱性，能在170℃下長期使用。
| 性能項目 | 測試標準 | 單位 | 指標 |
| 顔色(se) | 目視 | / | 接近橄欖色 |
| 密度 | ISO 1183-1 | g/cm³ | 1.50 |
| 拉伸屈服強度 | ISO 527-2 | MPa | ≥160 |
| 拉伸糢量 | ISO 527-2 | GPa | ≥7.6 |
| 斷裂伸長率 | ISO 527-2 | % | ≥3 |
| 缺口衝擊強度 (簡支樑) | ISO 179 | KJ/m² | ≥10 |
| 彎麯強度 | ISO 178 | MPa | ≥210 |
| 彎麯糢量 | ISO 178 | GPa | ≥5.8 |
| 洛氏硬度 | ISO 2039-2 | HRM | ≥100 |
| 玻瓈化轉變溫度 | ISO 11357-3 | ℃ | 215 |
| 線性(xing)熱膨脹係數（0-150℃） | ISO 11359-2 | 10-6/K | ≤60 |
| 長期使(shi)用溫度 | UL 746B | ℃ | 170 |
| 熱形(xing)變溫度 （1.8MPa） | ISO 75-2 | ℃ | ≥210 |
| 吸水率 （23℃、水、24h） | ISO 62 | % | ≤0.26 |
| 阻燃等級 | UL 94 | / | V-0 |
| 體(ti)積電阻率 | IEC 61340-2-3 | Ω•cm | 1015-1017 |
| 介電強度 | ASTM D149-20 | kV/mm | ≥21 |
| 介電常數 | IEC 62631-2-1 | 1 | 4.2 |
| 介電損(sun)耗 | IEC 62631-2-1 | 1 | 5*10-3 |
